电子视镜 SG 系列
基于动态图像法的在线非接触式电子视镜，实时检测流体色度、浊度、气泡与颗粒，24 小时监控管路流体状态，异常时及时预警。
动态图像法AI 视觉算法在线非接触检测30 帧/s 彩色视频
核心能力
产品概述
电子视镜集成光谱成像技术与 AI 算法，能实时检测流体中色度、浊度、饱和度通断等参数，并通过内置 AI 算法检测流体中的微小颗粒、气泡、杂质等，24 小时监控流体状况，出现异常时及时预警，助力实现工业流程的全面自动化与智能化控制，让生产更高效、更可靠。
产品优势
在线识别气泡、杂质、通断等视觉异常，及时输出预警信号；非接触式实时在线检测，无人自动测量色度、浊度、饱和度等参数；搭载 AI 算法，毫秒级检测速度、精度高、实时反馈；通过远程监控与调试功能，实现设备状态与视频数据的可视化访问。
应用场景
该产品已广泛应用于卤素化工、颜料、染料、环保、精馏反应终点氧化脱色结晶中和等反应过程的在线检测；同时也适用于水洗、萃取、提纯过程反应釜放料过程的分层界面检测；也适用于脱气、发酵、碱性电解、灌装等工艺中的实时气泡监测；也适用于化学品生产、污水处理等过程中的颗粒监测。

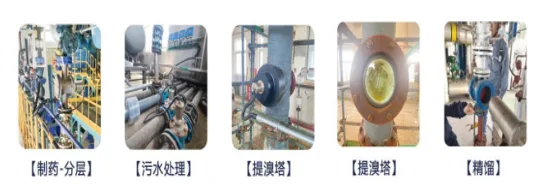

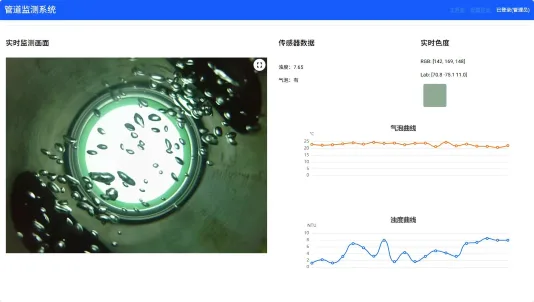

产品与应用实拍
关键参数与配置
参数用于前期沟通，最终以项目方案、样品验证和验收为准。
| 型号规格 | SG01 |
|---|---|
| 测量项目 | 浊度、颜色、气泡、颗粒 |
| 测量方式 | 在线非接触式检测 |
| 检测原理 | 动态图像法 |
| 测量介质 | 中性、酸性、碱性 |
| 光源 | 白色 LED 光 |
| 视野区域 | 50–80mm（按工况定制） |
| 气泡颗粒检测精度 | 粒径误差 ≤ 1mm |
| 浊度精度 | 重复性 RSD ＜ 3%；示值误差 ≤ ±10%（读数） |
| 色度精度 | ΔE（CIE Lab）＜ 5.0 |
| 显示内容 | 实时管路彩色视频，30 帧/s |
| 视镜材质 | 316L 不锈钢 |
| 适用管径 | DN25–DN150（可定制） |
| 整机尺寸 | 300mm × 150mm × 150mm |
| 接液材质 | PTFE |
| 连接方式 | 直通式法兰 |
| 信号接口 | NPT1/2（可定制） |
| 信号输出 | Modbus-rtu、RS232、4–20mA 模拟量、开关量、网络视频输出 |
| 供电电源 | DC24V / 220V |
| 接线端子 | 横截面积 1.5mm² |
| 功耗 | 15W |
| 防护等级 | IP65 |
| 防爆等级 | 无（常规型），ExdbIIBT6Gb |
| 环境温度 | -20℃ – 65℃ |
| 工艺压力 | ＜ 1MPa |
| 过程温度 | -20℃ – 120℃ |
方案流程
从现场条件到交付验证
- 工况确认 说明管径、介质、过程温度、工艺压力与安装空间等现场条件。
- 配置选型 确认视野区域、连接方式、信号接口与防爆等级要求。
- 安装联调 现场安装接线，接入控制系统，完成预警阈值与远程监控调试。
